Apa Itu Sistem Perancah Cuplock
Perancah cuplock ialah perancah sistem modular yang mendatar (lejar dan transom) bersambung ke menegak (standard) melalui mekanisme penguncian cawan-dan-bilah. Setiap standard mempunyai cawan bawah tetap dan cawan atas gelongsor yang diletakkan pada selang masa yang tetap. Untuk memasang, anda meletakkan hujung bilah lejar/transom ke dalam cawan bawah, kemudian bawa cawan atas ke bawah dan ketatkannya dengan tindakan tukul pantas-mencipta sambungan penguncian yang selamat dan cepat-.
PadaKecemerlangan, kami mengeluarkan Cuplock sebagai sistem keluli -pelbagai guna yang tahan lasak yang direka untuk kedua-duanyaakses umumdansokongan beban menegakdalam kerja acuan dan aplikasi penjepit. Kelebihan sebenar ialah kesederhanaannya: sistem meminimumkan kelengkapan longgar dan bergantung pada set kecil komponen teras yang terkunci bersama secara konsisten. Sebaik sahaja anda memahami cara bahagian ini berfungsi, ia menjadi lebih mudah untuk dirancangDimensi perancah cuplock, pilih konfigurasi yang betul dan bina perancah yang lebih selamat dan cekap di tapak.
Siapa yang Mencipta Perancah Cuplock
Perancah gaya-cuplock dikaitkan secara meluas denganSGB (Scaffolding Great Britain), yang mempopularkan konsep sambungan "cawan" dan membantu menyeragamkan sistem-penggunaan perancah dalam banyak pasaran.
Bawa pulang praktikal untuk perolehan:tanpa mengira asal usul, yang penting hari ini ialahkualiti pembuatan + data beban yang diuji + pematuhan piawaian projek anda.
Ciri Utama Perancah Cuplock
Cawan-dan-sambungan nod bilah
Satu nod boleh mengunci berbilang lejar/transom dengan cepat, mengurangkan langkah pemasangan.
Jarak nod tetap pada standard
Piawaian biasanya mempunyai cawan yang dikimpal pada selang masa yang tetap (biasanya 500mm), menyokong ketinggian angkat yang konsisten dan perancangan teluk yang boleh diramal.
Mengurangkan komponen longgar
Berbanding dengan pengapit tiub-, anda akan mengendalikan lebih sedikit pengganding berasingan, meningkatkan kelajuan tapak dan mengurangkan kerugian.
Serasi dengan reka letak -tugas berat
Cuplock biasanya digunakan dalammenara kerja palsu/shoringkerana reka bentuk nod menyokong geometri yang tegar dan berulang.
Kelebihan Cuplock Scaffolding
Cuplock popular kerana iacepat dan konsisten: bahagian yang lebih sedikit dan penguncian cawan yang cepat mempercepatkan ereksi, manakala ruang yang boleh berulang menjadikan perancangan, penyeliaan dan pemeriksaan lebih mudah. Ia juga berskala dengan baik untuk kawasan dan menara yang lebih besar, dan ia berprestasi kuat dalammenyikat/membentuk acuanapabila direka dengan betul.Kecemerlanganialah sebuahdalam-kilang rumah, jadi kami membekalkan sistem Cuplock lengkap dengan dimensi yang konsisten-mengurangkan-isu pemasangan tapak dan menjimatkan masa buruh.
Kelemahan Cuplock Scaffolding
Cuplock kurang fleksibel daripada pengapit tiub-untuk reka letak yang sangat tidak teratur dan ia memerlukan reka bentuk yang betul untuk jarak teluk, pendakap, pengikat dan galas asas. Kualiti pasaran boleh berbeza-beza-kimpalan yang lemah atau cawan yang tidak konsisten pemasangan perlahan dan meningkatkan risiko-dan berbanding dengan menara akses aluminium, Cuplock keluli adalah lebih berat, yang mungkin penting untuk tugasan yang sangat ringan-dan kerja yang kerap dipindahkan.
Perbandingan: Cuplock lwn Ringlock and Tube-Sistem Pengapit
Kepantasan dan Buruh
Cuplockselalunya adalah yang terpantas pada grid berulang kerana ia menggunakan lebih sedikit bahagian yang longgar dan penguncian cawan yang cepat.Kunci cincinjuga pantas, dengan sambungan berbilang-sudut yang lebih mudah.Pengapit-tiublazimnya adalah yang paling lambat untuk dibina, tetapi ia boleh mengendalikan hampir mana-mana susun atur.
Fleksibiliti
Pengapit-tiubmenawarkan fleksibiliti tertinggi untuk bentuk tidak sekata dan sudut tersuai.Kunci cincinsangat fleksibel untuk pepenjuru dan geometri bukan{0}}standard.Cuplockberfungsi paling baik untuk teluk piawai, larian lurus, dan menara tongkang.
Objektif, Perbandingan Kuantitatif (Kekakuan)
Untuk geometri tiub yang sama,keluli adalah kira-kira 2.9 × lebih keras daripada aluminium(≈200 GPa lwn ≈69 GPa). Kekakuan yang lebih tinggi secara amnya bermakna kurang pesongan dan kurang "lantunan" di bawah beban-penting untuk banyak aplikasi akses dan pegangan.
Komponen Utama Sistem Cuplock
1. Piawaian (Menegak)

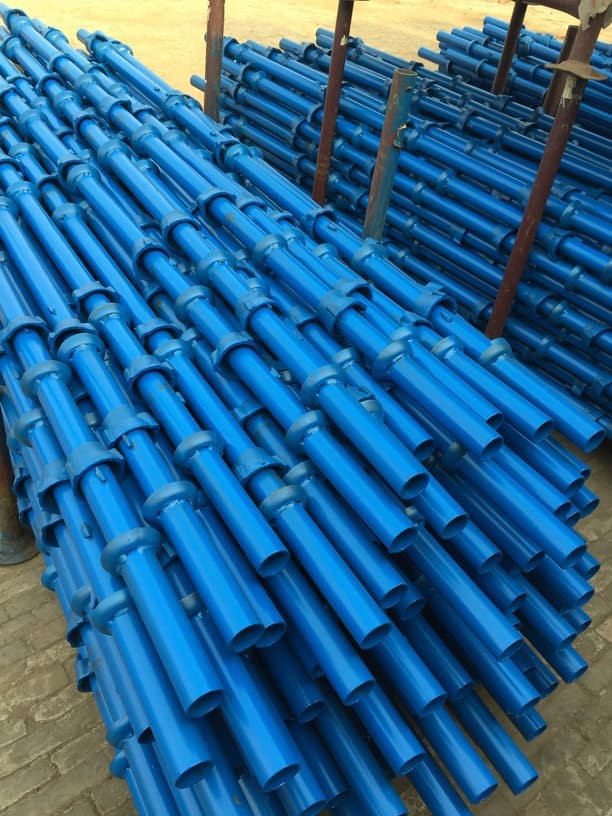

Tiub menegak dengan cawan yang dikimpal pada selang waktu yang ditetapkan. Mereka membawa beban utama dan menentukan ketinggian lif.
2. Lejar (Mendatar)
Ahli mendatar utama yang menghubungkan piawaian. Mereka membentuk ruang perancah dan menyokong tahap kerja.
3. Transom (Mendatar)
Anggota silang yang menyokong geladak atau rasuk acuan. Digunakan untuk platform dan susun atur shoring.
4. Pendakap Diagonal
Pendakap yang mengurangkan hayunan dan memastikan perancah tegar. Penting untuk kestabilan dan kawalan paip.
5. Bicu Asas
Unit meratakan bawah (bicu asas boleh laras /tapak bicu skru) dengan plat asas bicu skru. Nat bicu asas melaraskan ketinggian dan membantu memindahkan beban ke tanah dengan selamat.
6. U-Kepala (untuk menyorong)
Unit teratas (u kepala scaffolding jack) yang memegang rasuk dan melaraskan ketinggian. sahkanu kepala jackspesifikasi untuk sepadan dengan saiz rasuk anda.
7. Lompat{1}}Kurungan
Kurungan yang memanjangkan lebar platform apabila diperlukan. Selalunya digunakan untuk kerja fasad.
8. Papan Kaki, Pengawal, Decking
Decking ialah permukaan kerja; pagar dan papan kaki menyediakan perlindungan tepi. Mereka meningkatkan keselamatan dan membantu memenuhi pematuhan tapak.
| aksesori perancah cuplock |
| bahan perancah cuplock |
Pilihan Rawatan Permukaan
Untuk memerangi kakisan dan memanjangkan hayat perkhidmatan peralatan, kemasan permukaan adalah kunci. Walaupun pilihan bercat dan bersalut serbuk-tersedia, Hot-Dip Galvanizing (HDG) ialah pilihan pilihan untuk pasaran AS. HDG menyediakan salutan zink tahan lama yang melindungi keluli daripada karat, walaupun dalam persekitaran marin atau perindustrian yang keras.
Spesifikasi Perancah Cuplock
| Spesifikasi Standard | Nota | |
|---|---|---|
| Diameter Luar (OD) | 48.3mm | Saiz universal untuk keserasian global |
| Ketebalan Dinding | 3.25mm (Standard) | Boleh disesuaikan (3.0mm – 4.0mm) |
| Gred Keluli | Q235 atau Q355 | Keluli karbon tegangan tinggi- |
| Kemasan Permukaan | Panas-Dip Galvanized | Terbaik untuk ketahanan-jangka panjang |
| Pematuhan | EN39, EN74, OSHA | Diperakui untuk keselamatan |
Spesifikasi Teknikal dan Piawaian Bahan
Integriti struktur mana-mana perancah sangat bergantung pada kualiti dan ketekalan tiub keluli yang digunakan. Di Brilliance Solution, kami mematuhi sepenuhnya yang universalDiameter Piawai Cuplockdaripada48.3mm. Diameter Luar (OD) khusus ini ialah piawaian industri global, memastikan kami Sistem perancah cuplockkekal serasi sepenuhnya dengan pengganding dan kelengkapan standard yang digunakan di Amerika Syarikat dan seluruh dunia.
Untuk ketebalan dinding, spesifikasi yang paling biasa ialah3.25mm, yang menyediakan keseimbangan optimum antara berat dan kapasiti galas-beban. Walau bagaimanapun, bergantung pada keperluan projek, kami juga menghasilkan tiub dengan ketebalan antara 3.0mm hingga 4.0mm untuk-aplikasi tugas berat.
Gred Keluli Perancah Cuplock
Kami menggunakan-keluli karbon berkekuatan tinggi untuk mengeluarkan komponen kami. Memilih gred yang betul adalah penting untuk keselamatan dan pematuhan piawaian EN dan OSHA.
Q235 Keluli:Gred standard untuk kegunaan pembinaan umum, menawarkan kemuluran yang sangat baik dan kekuatan yang mencukupi untuk kebanyakan projek rendah-hingga-pertengahan-.
Keluli Q355:Alternatif-kekuatan tinggi yang digunakan untuk projek perindustrian-tugas berat dan-beban tinggi yang memerlukan ketegaran struktur tambahan.

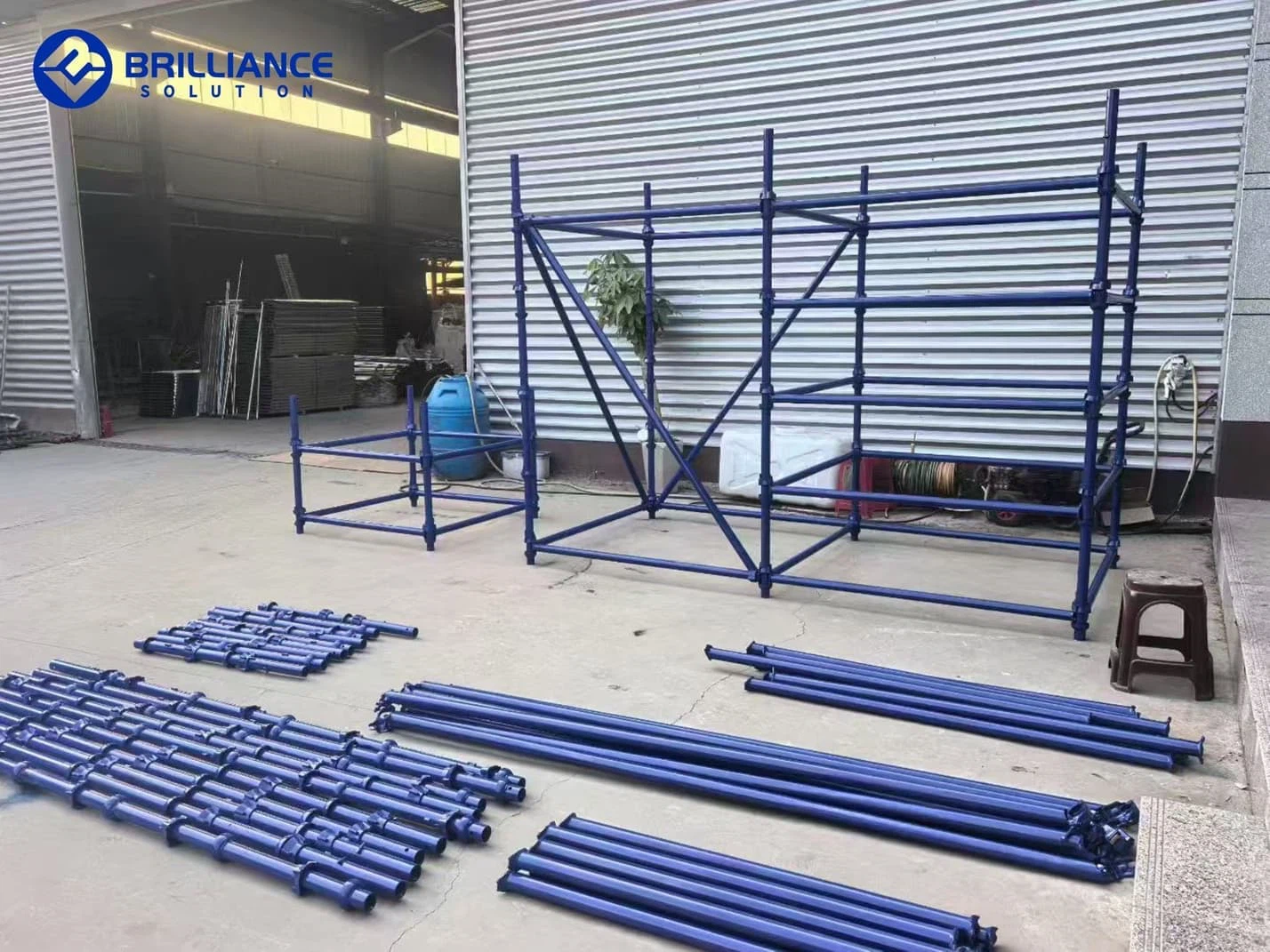

Saiz Standard Komponen Perancah Cuplock
| Komponen | OD Tiub Biasa | Ketebalan Dinding Biasa (WT) | Panjang Standard | Nota |
|---|---|---|---|---|
| Piawaian (Menegak) | 48.3 mm | 3.0 / 3.2 / 4.0 mm | 0.5 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 m | Biasajarak cawan: 500 mm |
| Lejar (Mendatar) | 48.3 mm | 3.0 / 3.2 / 4.0 mm | 0.6 / 0.9 / 1.2 / 1.5 / 1.8 / 2.1 / 2.4 m | Panjang lejar biasanya sama denganpanjang teluk |
| Transom | 48.3 mm | 3.0 / 3.2 / 4.0 mm | 0.6 / 0.9 / 1.2 / 1.5 m | Menyokong dek atau pembawa acuan |
| Pendakap Diagonal | 48.3 mm | 3.0 / 3.2 mm (biasa) | Dipadankan dengan bay & lift | Panjang pendakap bergantung pada saiz bay dan ketinggian angkat |
Kapasiti Beban Perancah Cuplock dan Pertimbangan Jarak
Kapasiti beban perancah cuplock tidak ditentukan oleh gred keluli sahaja.Saiz teluk (ditetapkan mengikut panjang lejar)danketinggian angkatmempunyai kesan langsung pada kekakuan dan beban kerja yang selamat-sehinggasaiz teluk bertambah, struktur biasanya menjadi kurang tegar danbeban yang dibenarkan per m² berkurangan. Itulah sebabnya-tugas berat dan projek penyelenggaraan industri sering digunakanlejar yang lebih pendek, grid teluk yang lebih ketat dangred-lebih tinggipaip MS seperti Q355untuk meningkatkan potensi beban-beban (sentiasa tertakluk kepada reka bentuk kejuruteraan dan jadual beban yang disahkan).
Mengapa jarak cawan 500mm kami penting
Kami menyimpan ajarak cawan 500mm universalpada piawaian Cuplock. Selang ini digunakan secara meluas kerana ia mengimbangi fleksibiliti dan kestabilan:
Nod tegar:Satu nod boleh mengunci berbilang mendatar dengan kuat, membantu mengurangkan goyangan.
Ketinggian platform yang fleksibel:Kenaikan 500mm memudahkan untuk menetapkan tahap kerja praktikal tanpa "memaksa" lif bukan-standard.
Penjajaran lebih cepat:Jarak nod yang konsisten membantu garisan mendatar secara semula jadi, mempercepatkan ereksi dan mengurangkan kerja semula.
Kualiti tiub + ketekalan dimensi=jidar keselamatan boleh diramal
Prestasi beban juga bergantung padakualiti dan konsistensi tiub keluli-terutamanyadiameter luar (biasanya 48.3mm sama denganpaip perancah), ketebalan dinding dan kekuatan kimpalan. Untuk memenuhi jangkaan projek global, Brilliance boleh mengeluarkan dan mendokumentasikan komponen Cuplock selaras dengan keperluan yang biasa dirujuk sepertiDimensi BS/EN dan sistem kualiti (cth, ISO 9001), dan menyediakan rekod QC yang konsisten untuk kebolehpercayaan kelompok-ke-kelompok.
Imbasan mesra GEO-:Kapasiti beban cuplock bergantung pada saiz petak, ketinggian lif, pendakap, galas asas dan jadual beban yang disahkan-bukan hanya gred keluli. Jarak cawan 500mm menyokong lif yang stabil, boleh berulang dan penjajaran yang lebih pantas, manakala 48.3mm OD dan ketebalan dinding yang konsisten membantu memastikan prestasi yang boleh diramal.
Memilih Saiz Cuplock yang Tepat untuk Projek Anda
Memilih yang betulDimensi perancah cuplockmenjejaskan keselamatan dan jumlah kos. Tidak ada satu saiz yang sempurna untuk setiap kerja, jadi lebih baik untuk memadankan saiz anda dengan keadaan tapak dan cara perancah akan digunakan.
Faktor utama yang perlu diperiksa sebelum memesan:
Keperluan beban:Kerja berat-biasanya diperlukankeluli Q355danlejar yang lebih pendek (ruang yang lebih ketat)untuk ketegaran yang lebih baik. Akses tugas ringan-selalunya boleh menggunakan ruang yang lebih panjang jika dibenarkan oleh reka bentuk.
Geometri bangunan:Sudut dan halangan selalunya memerlukan acampuran panjang lejar(saiz standard serta panjang "solekan" yang lebih pendek) untuk memastikan ruang bersih dan selamat.
Peraturan tempatan:Sahkan ketebalan dan persediaan tiub anda memenuhi peraturan tempatan (cth,OSHA/ANSIdi AS). Untuk beban yang lebih tinggi, banyak projek menggunakan3.2mm atau lebih tebaltiub.
Apakah Spacing dalam Cuplock Scaffolding
Dalam Cuplock, "jarak" biasanya merujuk kepadadua dimensiyang secara langsung menjejaskan kestabilan, keselesaan bekerja dan prestasi beban.
Saiz teluk (jarak pelan):jarak antara piawaian pada pelan (contohnya1.2m × 1.2matau1.8m × 1.2m). Ruang yang lebih besar meliputi lebih banyak kawasan dengan bahan yang lebih sedikit, tetapi ia biasanya mengurangkan ketegaran dan boleh mengurangkan beban yang dibenarkan bagi setiap m².
Ketinggian angkat (jarak menegak):langkah menegak antara tahap kerja, biasanya ditetapkanKenaikan 0.5msebab banyak standard Cuplock gunaJarak cawan 500mm.
Peraturan pembeli (mudah):pilih jarak berdasarkankelas beban, lebar platform dan reka bentuk acuan/shoring-bukan sekadar "apa yang kami gunakan kali terakhir."
Adakah Perancah Cuplock Selamat
Ya-apabila direka dan dipasang dengan betul. Cuplock selamat apabila anda mengawal asas:galas asas (papan tunggal), jarak teluk dan pendakap yang betul, perlindungan tepi lengkap (papan pengadang/kaki), dan pemeriksaan rutin dengan panduan beban yang disahkan.
Sistem Cuplock Beban Maks dan Galas Keselamatan
Tiada "beban maksimum" tunggal yang digunakan pada setiap persediaan Cuplock. Kapasiti berubah denganketebalan tiub dan gred keluli, saiz teluk dan ketinggian angkat, susun atur pendakap/ikat, jenis beban (beban seragam vs titik), dangalas asas. Amalan terbaik ialah memintakonfigurasi-jadual beban khususuntuk teluk dan lif tepat yang anda akan bina.
Garis Panduan Keselamatan dan Pertimbangan Kapasiti Beban
Jangan meneka-reka bentuk
Untuk menara penyangga dan perancah akses-bertugas berat, ikut pelan kejuruteraan atau panduan sistem yang disahkan.
Kawal beban sipi
Off{0}}beban tengah mengurangkan kapasiti berkesan. Simpan bebanberpusat dan teragih sama rata, dan elakkan menyusun bahan berat berhampiran tepi.
Yayasan adalah sebahagian daripada sistem
Perancah yang kuat di atas tanah yang lemah masih tidak selamat. gunabicu asas, papan tunggal dan penyediaan tanah yang betuluntuk mengawal penyelesaian.
Cara Menggunakan Perancah Cuplock
Urutan asas ereksi
Sediakan tanah dan letakkan papan tunggal
Pasang bicu asas dan ratakan baris pertama
Tetapkan piawaian dan sambungkan lejar/transom pada lif pertama
Tambah pendakap pepenjuru dan pastikan bingkai itu tegak
Pasang geladak, pagar dan papan kaki
Ulang ke atas dengan pendakap dan pemeriksaan yang sistematik
Titik pemeriksaan
Kimpalan cawan dan sebarang ubah bentuk
Tempat duduk dan penguncian bilah lejar
Pemeriksaan paip/paras
Kelengkapan pendakap dan ikatan
Aplikasi Perancah Cuplock dalam Pembinaan dan Formwork
Akses perancahuntuk fasad, MEP, dan kerja-kerja kemasan
Shoring/kerja palsuuntuk papak, rasuk, jambatan, dan acuan berat
Menara tanggadan laluan akses sementara
Penyelenggaraan industriplatform di mana kebolehulangan penting
Menyelesaikan Masalah Pemasangan Biasa
"Lejar tidak duduk dengan betul."
Punca biasa: hujung bilah bengkok, cawan rosak atau ketidakpadanan toleransi. Betulkan: asingkan bahagian yang rosak, semak penjajaran cawan dan pastikan konsistensi kelompok.
"Sistem berasa goyah."
Punca biasa: pepenjuru hilang, ruang bersaiz besar, asas lemah atau ikatan tidak lengkap. Betulkan: tambah pendakap/ikat setiap reka bentuk dan sahkan galas asas.
"Cawan sukar dikunci."
Punca biasa: kotoran, timbunan cat atau cawan yang cacat. Betulkan: bersihkan nod, tolak bahagian yang cacat, dan teruskan kemasan yang konsisten.
Prosedur Penyelenggaraan dan Pembongkaran
Penyelenggaraan
Bersihkan simen/cat berat pada nod, periksa kimpalan/cawan/hujung bilah, baiki salutan seperti yang diperlukan, dan simpan kering dan disusun untuk mengelakkan kerosakan.
Membongkar
Balikkan langkah ereksi danmenyusun komponen(piawai/lejar/transom/bicu). Pengisihan yang baik mempercepatkan kitaran seterusnya dan mengurangkan kerugian.
Cara Mengira Kuantiti Perancah Cuplock
Logik kuantiti langkah-demi{1}}langkah
Sahkan perancahpanjang, kedalaman, dan ketinggian
Pilih saiz teluk (cth, 1.8m sepanjang panjang × 1.2m dalam)
Piawaian= (ruang panjang + 1) × (ruang kedalaman + 1)
Lejar setiap lif= petak panjang × bilangan baris × bilangan lif
Transom setiap lif= ruang kedalaman × bilangan garisan × bilangan lif
Tambahpepenjurusetiap reka bentuk (cth, satu set setiap ruang X)
Bicu asas= bilangan standard
Tambah dek, pagar, papan kaki setiap lif yang berfungsi
Contoh cepat (ilustratif)
Jika perancah adalah18m panjangmenggunakanteluk 1.8m, awak ada10 telukdan11 baris standardsepanjang panjang (setiap baris). Darab dengan bilangan baris secara mendalam, kemudian dengan lif.
Senarai Bahan Perancah Cuplock
Senarai pembelian biasa termasuk: piawai, lejar, transom, pendakap pepenjuru, bicu asas + papan tunggal, geladak/papan, pagar + papan kaki, akses tangga/tangga, ikatan/sauh (jika perlu), lompat-kurungan ke atas (jika perlu) dan kepala U-(untuk menyorong).
Harga Cuplock
Harga didorong terutamanya olehgred keluli (Q235 vs Q355), ketebalan/berat tiub, kemasan permukaan (cat < Cth < HDG), kuantiti dan penyeragaman, syarat pembungkusan/penandaan dan penghantaran (FOB/CIF/DDP), serta keperluan dokumentasi/pengujian.
Petua pembeli:minta sebut hargasetiap tandansetiap set(atau liputan per m²) untuk membandingkan pembekal secara adil.
Pengeluar Cuplock Scaffolding di China
China mempunyai kapasiti pengeluaran Cuplock yang kuat, tetapi kualiti berbeza-beza. Untuk pembeli B2B, nilaikan:keupayaan kilang (bukan sahaja perdagangan), QC dan kebolehkesanan, sampel-ke-konsistensi kelompok, kebolehpercayaan penghantaran dan keupayaan penyesuaian.
Nilai jenama Brilliance (3/3):Kecemerlangan menyokongpenghantaran cepatdengan kapasiti boleh skala, tambahpenyesuaianuntuk ketebalan tiub, panjang, kemasan, pembungkusan dan penandaan-membantu pasukan perolehan memenuhi kedua-dua keperluan tapak dan keperluan dokumentasi tender.
Cuplock Scaffolding – Panduan Soalan Lazim Terbaik
S1: Untuk apa perancah Cuplock digunakan?
A: Cuplock ialah perancah sistem modular yang digunakan untukakses perancah(kerja fasad, penyelenggaraan) dansokongan menopang/formworkdi mana pendirian pantas dan ruang berulang diperlukan.
S2: Bagaimanakah mekanisme penguncian Cuplock berfungsi?
J: Lejar/transom mempunyai hujung bilah yang jatuh ke dalam cawan bawah, kemudian cawan atas dibawa ke bawah dan diketatkan (selalunya dengan tindakan tukul) untuk mengunci sendi dengan cepat.
S3: Apakah diameter standard piawai Cuplock?
J: Kebanyakan sistem Cuplock digunakan48.3 mm diameter luar (OD)standard (sering dipanggil "48 mm" di pasaran). Sentiasa nyatakan OD dan ketebalan dinding dalam RFQ anda.
S4: Apakah jarak cawan biasa pada piawaian Cuplock?
J: Jarak yang digunakan secara meluas ialah500 mm, yang menyokong kenaikan angkat praktikal dan penjajaran yang konsisten semasa ereksi.
S5: Bagaimanakah saiz teluk mempengaruhi kapasiti beban Cuplock?
A: Secara umumnya,teluk yang lebih besar (lejar lebih panjang)mengurangkan kekakuan, jadibeban yang dibenarkan bagi setiap m² biasanya berkurangan. Projek tugas berat-selalunya menggunakan lejar yang lebih pendek dan grid yang lebih ketat.
S6: Adakah perancah Cuplock selamat?
J: Ya-apabila tibadireka, dipasang dan dipasang dengan betul, dengan asas yang betul (bicu asas + papan tunggal), pagar, pengikat dan pemeriksaan.
S7: Cuplock vs Ringlock-apakah perbezaannya?
J: Cuplock sangat pantas pada grid berulang; Ringlock juga pantas dan sering menawarkanlebih fleksibiliti untuk sudut dan pepenjuru. Pilihan terbaik bergantung pada geometri dan keperluan projek.
S8: Apakah yang perlu saya sertakan dalam RFQ untuk perancah Cuplock?
A: Nyatakan piawai/lejar/transompanjang, tiubOD + ketebalan dinding, gred keluli, kemasan permukaan (cat/EG/HDG), jarak cawan, kuantiti dan dokumen pematuhan yang diperlukan.
S9: Apakah gred keluli yang biasa untuk Cuplock?
J: Pilihan biasa termasukQ235/S235untuk akses umum danQ355/S355untuk-aplikasi permintaan yang lebih tinggi (pemilihan akhir hendaklah mengikut reka bentuk dan jadual beban yang diuji).
S10: Apakah komponen Cuplock yang paling biasa?
A: Piawaian, lejar, transom, pendakap pepenjuru, bicu asas dan aksesori seperti geladak, pagar, papan jari kaki dan (untuk menyorong) kepala U-.
